二、防泥水油封的工作原理

1. 润滑油密封原理
   • 防泥水油封中的润滑油密封结构与GB/T9877 - 2008等标准规定的旋转轴唇形密封圈的润滑油密封结构类似，通过密封唇与密封面过盈配合来实现对机械内部润滑油的密封，防止润滑油泄漏出去。
2. 防泥水密封原理
   • 利用密封唇与密封面过盈配合形成的结构来阻挡泥水进入机械内部。在一些结构中，环状U型榫槽的侧面、底面与环状榫头相应的面通过密封唇与密封面（如密封圆平面或密封圆柱面）的过盈配合构成防泥水密封结构，防止泥水从不同方向流入机械内部。同时，部分防泥水油封在定子油封底部与轴套的套盘之间设置第二防泥水密封结构，通过在定子油封的底部后侧面设置第二密封唇，在轴套的套盘前侧面设置第二密封圆平面来进一步防止泥水进入。

三、防泥水油封的主要结构特点

1. 整体结构
   • 几何形状为回转体。在轴向结构方面，面对泥水的一端方向被称作“后”，深入机械的一端方向被称作“前”；在径向结构方面，外径方向被称作“外”，内径方向被称作“内”。
2. 双重密封结构设置
   • 润滑油密封结构通常设置于油封内侧，防泥水密封结构设置于油封外侧。
3. 部件结构及配合特点
   • 定子油封和轴套：
     • 定子油封包括一体成型的内唇部、油封底部和装配支撑部。轴套包括一体成型的套筒、套盘和环状榫头。内唇部与套筒之间设置有润滑油密封结构。装配支撑部内侧设置有开口朝向轴心线且与环状榫头相匹配的环状U型榫槽，环状榫头伸入该环状U型榫槽内，环状U型榫槽的两个侧面和底面分别设置有密封唇或密封面，且分别与设置在环状榫头两个侧面和外缘的密封面或密封唇过盈配合构成防泥水密封结构。
     • 环状榫头前侧面、后侧面和外缘可分别设置密封唇，环状U型榫槽前侧面、后侧面和底面分别设置密封圆平面或密封圆柱面，并且由密封唇与密封圆平面或密封圆柱面过盈配合构成防泥水密封结构。
     • 密封唇截面为三角形，且密封唇和密封面均为模压工艺成型的弹性体材料。
   • 其他防泥水密封结构：
     • 在套盘位于定子油封底部后侧并与定子油封底部之间设有第二防泥水密封结构，即在定子油封的底部后侧面设置有第二密封唇，在轴套的套盘前侧面设置有第二密封圆平面。环状榫头位于套盘外缘并相对于套盘向定子油封底部方向弯折。

四、防泥水油封的应用场景

防泥水油封广泛应用于各式重卡、轻卡、农机等车辆，也适用于汽车、摩托车、铁路机车车辆、工程机械、家用电器等行业，在混凝土搅拌车、泥浆泵等设备中也有应用，主要用于有防止泥水进入机械内部同时要密封内部润滑油需求的机械装置上。

五、常见的防泥水油封品牌或型号

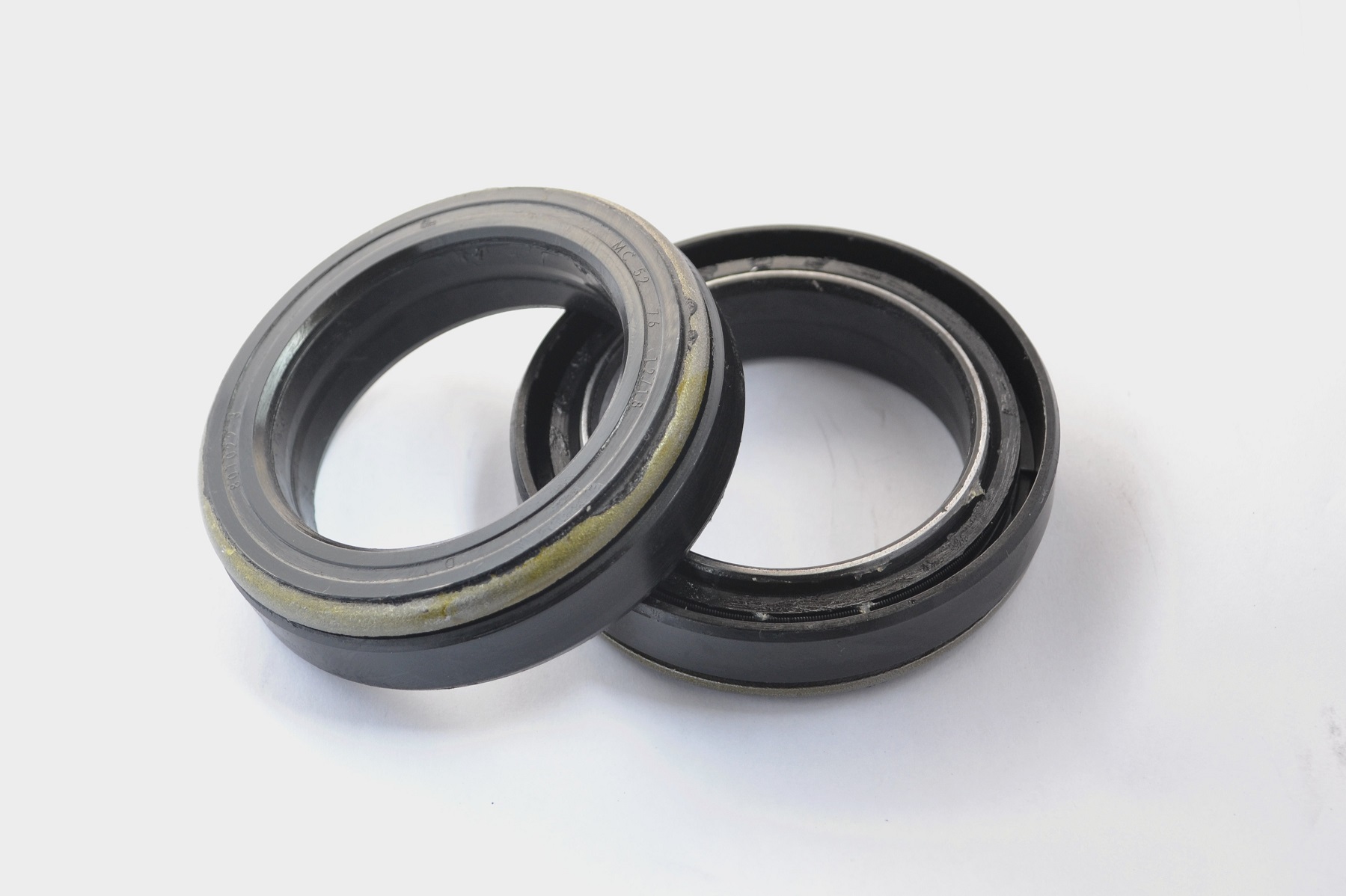

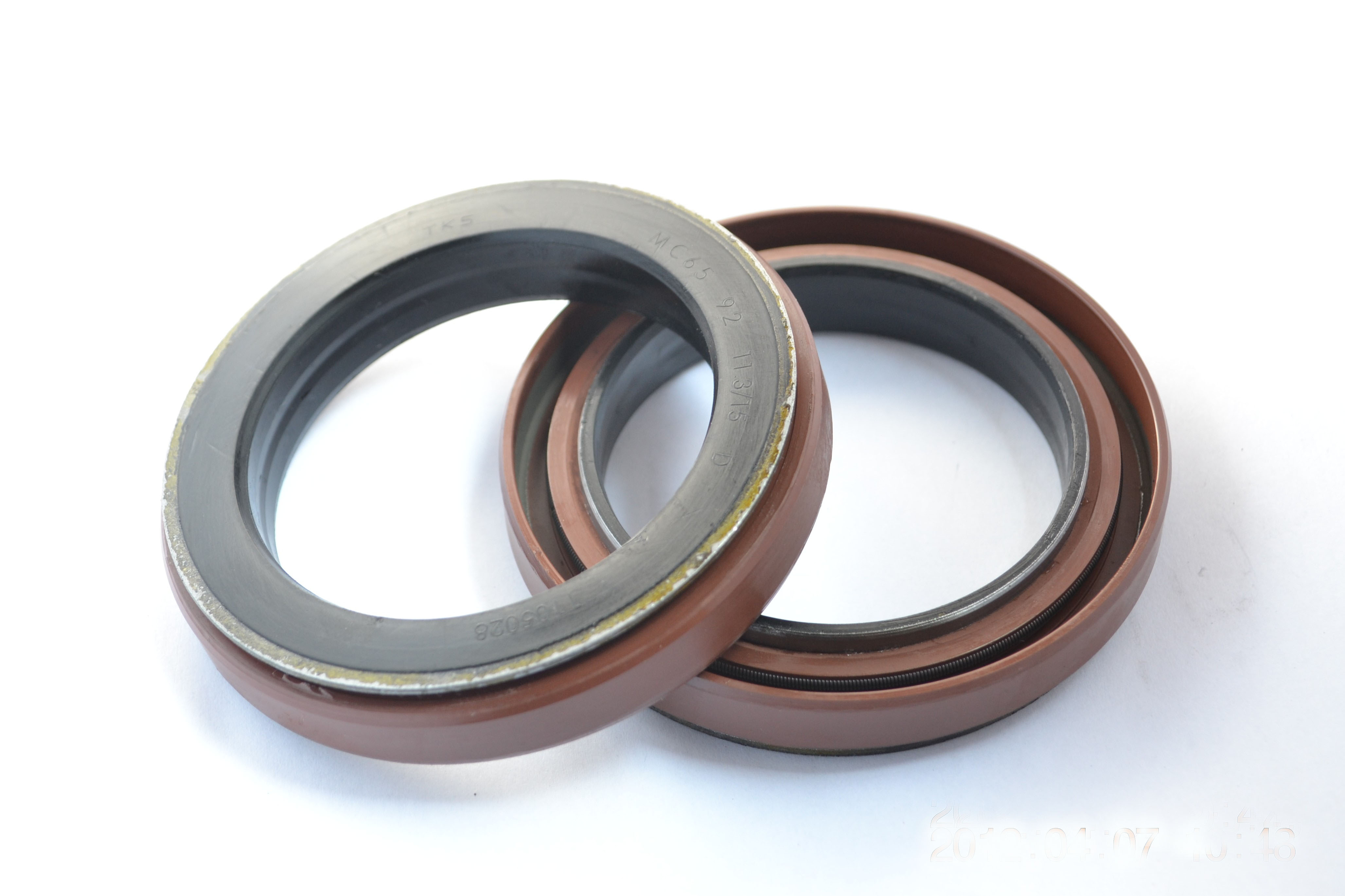

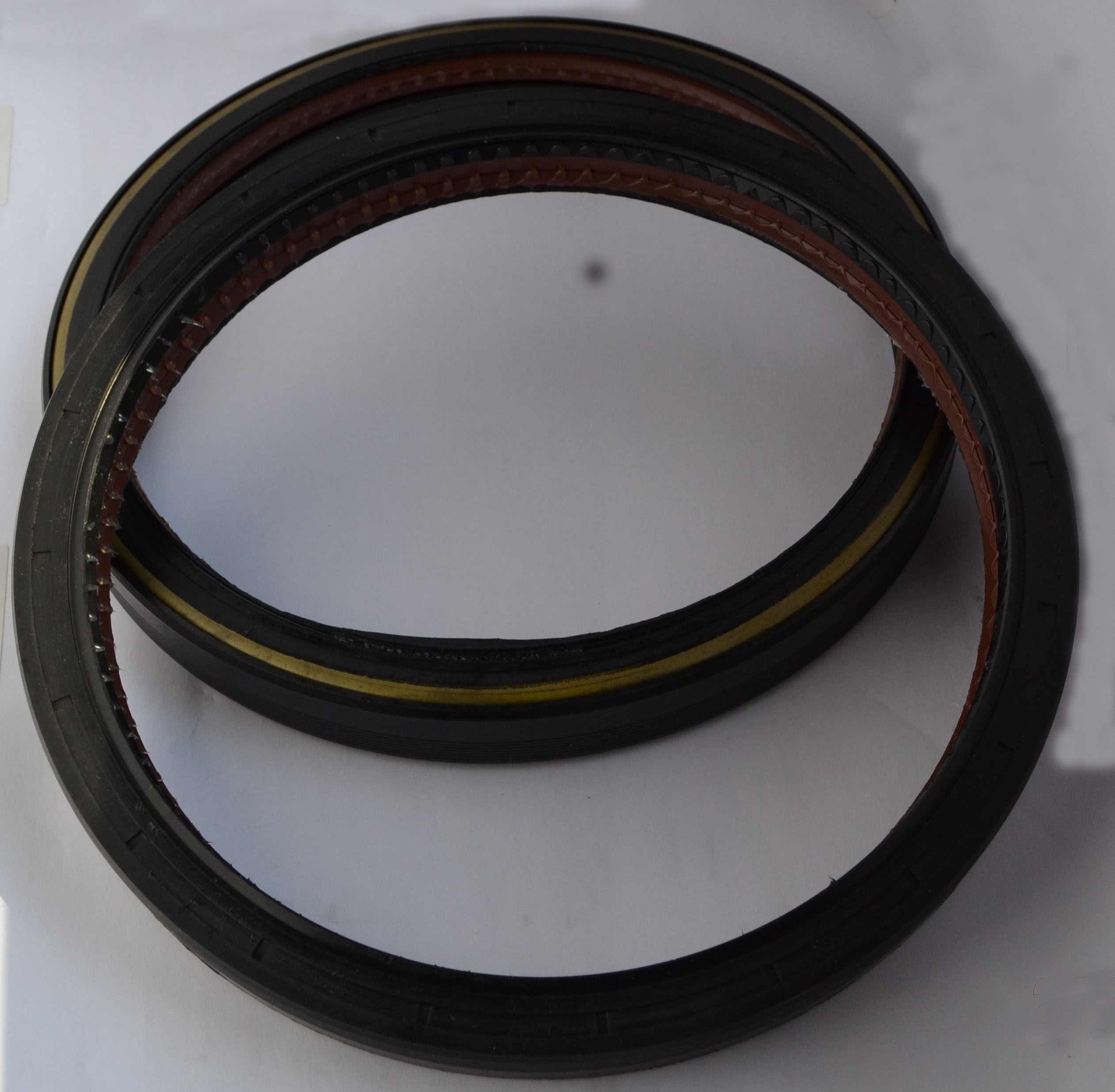

1. 青岛优诚橡塑的产品型号
   • 例如MC100X130X16母（47014）丁腈胶、MC165x190x14/20母（47014）丁腈胶、MC117.6X152.5X25.4(47001)母丁腈胶等多种型号的防泥水油封产品。
